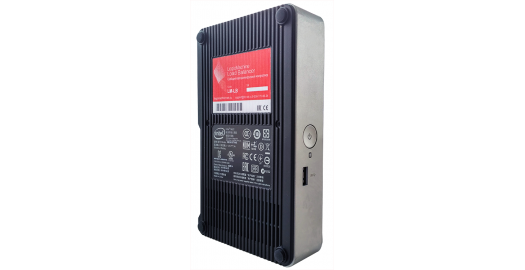

Embedded Systems LogicMachine LoadBallancer Свободно программируемый контроллер (LM-LB)

Embedded Systems LogicMachine LoadBallancer Свободно программируемый контроллер (LM-LB)
Цена: звоните
Задать вопросВ корзину

Артикул: LM-LB

Производитель: Embedded Systems

Тип: Системы автоматизации

Категория оборудования: Логические модули

Протокол/интерфейс: Ethernet


Длина, мм: 190

Ширина, мм: 116

Высота, мм: 40

Свободно программируемый контроллер на базе Intel® NUC платформы.
Предназначается для работы с большим количеством данных и вычислений, например как сервер визуализации, сильно загруженный шлюз, регистратор, контроллер облачного хранения и т.п. . Благодаря применению мощного процессора и архитектуре рабочей станции быстродействие приблизительно в 20 раз выше, чем у LogicMachine на базе процессора Freescale IMX28.
Операционная система, функциональность, пользовательский и системный интерфейс такие же, как у обычного LogicMachine.



Характеристики платформы Intel® NUC:

  • 1  Процессор Intel® Atom™ E3815
    1.46 GHz Single Core, 512 KB Cache, 5W TDP
  • 1  SO-DIMM слот, для модулей памяти до 8 GB,
    в комплекте поставки модуль 1 GB.
  • 1  SATA2 port,
    накопитель в базовый комплект поставки не входит
  • 1  eMMC модуль памяти 4 GB, встроен
  • 1  PCI Express*1/2 (внутри) 01)
  • 1  Ethernet 10/100/1000
  • 1  USB 3.0
  • 2  USB 2.0 (+3 внутри)
  • 1  HDMI 1.4a Video out 01)
  • 1  VGA Video out 01)
  • Питание: 12 … 19 V DC
    в базовый комплект поставки входит внешний блок питания
01) Не используются LogicMachine
Поддержка сетей и протоколов:

  • Встроенная: KNXnet/IP, BACnet/IP, SNMP и др
  • Через USB шлюзы:Modbus, DMX512, eKey, DALI,
    MicroLan (1‑Wire) 02) и др.
02) 1‑Wire — распространённая полевая шина для множества применений, в том числе, для связи с ключами-«таблетками» подробнее >>

Настройка и Программирование.
  • Не требует дополнительных программ и аппаратных дополнений для программирования и настройки.
    Всё «на борту».
  • Дистанционные: настройка, редактирование, программирование, обновление, резервирование и восстановление программ и данных через WEB интерфейс на HTML5.
    Отображение в современных браузерах на Windows, Apple iOS, Linux, Android, Windows Phone, Smart TV.
    Большое количество одновременных подключений.
  • Встроенная среда разработки на скриптовом языке высокого уровня – Lua.
    Несколько интерфейсов, оптимизированных под разные уровни квалификации программистов (блоковое программирование, и классический редактор текста программы).
  • Встроенная помощь и библиотека готовых программных блоков (Helpers), автоматическая подстановка в текст программы и диалоги импортированных и обнаруженных в сетях объектов.
  • 3 вида сценариев: программы запускаемые через определённое время (резидентные), по событиям и по расписаниям («будильник»).
Визуализация.
  • 3 способа построения визуализаций: Автоматический (на основе базы данных найденных и импортированных объектов, Конструктор визуализаций (построение визуализации на основе готовых блоков из расширяемой библиотеки элементов) и дизайнерская визуализация на основе свободной технологии создания пользовательских веб страниц Sandbox с доступом к программному модулю LogicMachine.
Встроенные и поддерживаемые сервисы.
  • Специальный интерфейс для работы с накопленной статистикой «Trend log» (циклическая база данных, сохранение размера базы в заданных пределах за счёт генерализации данных).
  • Встроенная SQL база данных.
  • Встроенный FTP server.
  • Голосовое управление через сервис Yandex Speechkit.
  • Облачное хранение данных.
  • Поддержка iRidium Mobile и iRidium Server.
Сетевые функции.
  • Функции шлюза между сетями KNXnet/IP, BACnetnet/IP и другими доступными сетями (интерфейсами)
  • Автоматическое определение объектов KNX/EIB.
    Импорт и экспорт объектов между отдельными LogicMachine и проектами ETS
  • Групповой монитор сети KNX
  • Функция KNXnet/IP-роутера и управления трафиком сети KNX.



Особенности модели

В качестве аппаратной платформы используется стандартный мини компьютер Intel семейства Intel® NUC, работающий под управлением OS Linux.
Тестирование производилось на модели Intel® NUC Kit DE3815TYKHE, работоспособность на других моделях семейства не гарантируется.
Инсталляция системы LogicMachine возможна только в сервис центре EVIKA, при этом стирается всё установленное программное обеспечение и данные.
Мини компьютер Intel с установленной системой LogicMachine предназначен только для обеспечения функциональности LogicMachine. Совместное использование стороннего Soft, в том числе от Intel, установленного дополнительно к системе LogicMachine, не гарантируется.
Базовая комплектация.
  • Intel® NUC Kit DE3815TYKHE
  • Модуль оперативной памяти 1 GB.
  • Внешний блок питания 35 W.
  • Подставка для установки на горизонтальные поверхности.
Варианты установки системы и Гарантийные обязательства.
  • Корпус компьютера не пломбируется, необходимая память может быть инсталлирована пользователем самостоятельно.
  • При заказе, возможна комплектация памятью по дополнительному согласованию из доступных на данный момент комплектующих. Цена указана за Базовую комплектацию.
  • Гарантийные обязательства по платформе Intel® NUC осуществляет сервисная сеть Intel в России (предоставляется гарантийный талон Intel, и особый гарантийный талон EVIKA).
  • Гарантийные обязательства по установленной памяти сверх или взамен базовой комплектации — не предоставляются.
Варианты размещения.
Модель не комплектуется встроенным вентилятором и рассчитана на естественное охлаждение. Ориентация корпуса — произвольная. Корпус имеет крепёжные отверстия для закрепления в стандарте VESA. В комплекте поставки закрепляемая к корпусу подставка для вертикального размещения корпуса на горизонтальной поверхности.
Блок питания отдельный.

Основные Технические данные

Параметр Значение
Процессор
Процессор Intel® Atom™ E3815,
1.46 GHz Single Core, 512 KB Cache, 5W TDP,
не съёмный
Встроенная eMMC, 4 GB
Слот под оперативную память DDR3L SO-DIMM,
1.35V, 1333/1600 MHz
(down clocked to 1066 MHz),
до 8 GB
Интерфейс под «Дисковую» память» 1 SATA2 (HDD или SSD)
Место под «Дисковую» память 1 слот 2.5″
(9.5 mm толщиной)
Интерфейсы
Ethernet 10/100/1000, (8P8C) 1
USB3.0 1
USB2.0 2 внешних +
3 внутренних
Поддерживаемые протоколы, стандарты и сервисы
Через порт Ethernet: HTTP, HTTPS, SMTP, FTP, SNMP, MQTT, KNXnet/IP, BACnet/IP, SIP/IP, NNTP и др.
Через порт USB Modbus, DMX, Ekey, Расширители ввода-вывода и специализированные контроллеры EVIKA и др.
Питание
Напряжение питания 12 … 19 V, DC
Размеры
Габаритные размеры 190 x 116 x 40 mm
Полные аппаратные технические данные смотрите
в руководстве по эксплуатации устройства Intel® NUC Kit DE3815TYKHE.
