EVIKA LogicMachine Wall Свободно программируемый контроллер (LM-Wall)

EVIKA LogicMachine Wall Свободно программируемый контроллер (LM-Wall)
Цена: звоните
Задать вопросВ корзину

Артикул: LM-Wall

Производитель: Evika

Тип: Системы автоматизации

Протокол/интерфейс: KNX

Функции: Детектор освещенности

Категория оборудования: Логические модули


Длина, мм: 107

Ширина, мм: 107

Высота, мм: 23

Свободно программируемый контроллер-шлюз семейства LogicMachine с набором встроенных датчиков, для активного без контактного взаимодействия с пользователем и контроля комфорта помещения. Предназначается для открытой установки на стены.
Содержит датчик жестового управления (Gesture Control), что, с учётом невысокой стоимости, позволяет рассматривать устройство как интеллектуальный выключатель.
Питание осуществляется через Ethernet PoE. Это единственное необходимое проводное подключение. Корпус может заказываться с различными вариантами покрытий или изготавливаться по индивидуальному проекту.
Поддержка сетей и протоколов01):
  • Встроенная: KNXnet/IP, BACnet/IP, SNMP, BLE, EnOcean и др
  • Через USB шлюзы: Modbus, DMX512, eKey, MicroLan (1‑Wire)02) и др.
01) Состав поддержанных сетей и протоколов приведён предварительно. Может отличаться от обычных возможностей LogicMachine
02) 1‑Wire — распространённая полевая шина для множества применений, в том числе, для связи с ключами-«таблетками» подробнее >>
Набор портов и интерфейсов:
  • 1   Ethernet 10/100, PoE (Passive 24 V)
  • 1   Bluetooth Low Energy (BT4.0)
  • 1   USB2.0
  • 1   EnOcean
Встроенные Устройства и Датчики:
  • Датчик жестов (Gesture Control)
  • Датчик освещённости (с определением цвета)
  • Зуммер
  • Датчик качества воздуха (VOCs, Аммиак, H2S, и т.п.)
  • Термометр
  • Датчик влажности
  • Датчик давления
  • RGB подсветка, управляемая

Настройка и Программирование.
  • Не требует дополнительных программ и аппаратных дополнений для программирования и настройки.
    Всё «на борту».
  • Дистанционные: настройка, редактирование, программирование, обновление, резервирование и восстановление программ и данных через WEB интерфейс на HTML5.
    Отображение в современных браузерах на Windows, Apple iOS, Linux, Android, Windows Phone, Smart TV.
    Большое количество одновременных подключений.
  • Встроенная среда разработки на скриптовом языке высокого уровня – Lua.
    Несколько интерфейсов, оптимизированных под разные уровни квалификации программистов (блоковое программирование, и классический редактор текста программы).
  • Встроенная помощь и библиотека готовых программных блоков (Helpers), автоматическая подстановка в текст программы и диалоги импортированных и обнаруженных в сетях объектов.
  • 3 вида сценариев: программы запускаемые через определённое время (резидентные), по событиям и по расписаниям («будильник»).
Визуализация.
  • 3 способа построения визуализаций: Автоматический (на основе базы данных найденных и импортированных объектов, Конструктор визуализаций (построение визуализации на основе готовых блоков из расширяемой библиотеки элементов) и дизайнерская визуализация на основе свободной технологии создания пользовательских веб страниц Sandbox с доступом к программному модулю LogicMachine.
Встроенные и поддерживаемые сервисы.
  • Специальный интерфейс для работы с накопленной статистикой «Trend log» (циклическая база данных, сохранение размера базы в заданных пределах за счёт генерализации данных).
  • Встроенная SQL база данных.
  • Встроенный FTP server.
  • Голосовое управление .
  • Облачное хранение данных.
  • Поддержка iRidium Mobile и iRidium Server.
Сетевые функции.
  • Функции шлюза между сетями KNXnet/IP, BACnetnet/IP и другими доступными сетями (интерфейсами)
  • Автоматическое определение объектов KNX/EIB.
    Импорт и экспорт объектов между отдельными LogicMachine и проектами ETS
  • Групповой монитор сети KNX
  • Функция KNXnet/IP-роутера и управления трафиком сети KNX.



Особенности модели

Модель предназначена для взаимодействия с пользователем системы и как база для набора основных датчиков, определяющих комфортность помещения.
В качестве проводных портов и интерфейсов оставлены только Ethernet и USB. За счёт этого удалось существенно уменьшить размеры и стоимость устройства. Для некоторых применений устройство можно рассматривать как альтернативу шинным (сетевым) выключателям-панелям.
Питание.
Питание устройства осуществляется через стандартный разъём Ethernet, дополнительные линии питания не используются. Использован простой и не дорогой «стандарт» Passive PoE, в котором питание подводится через резервные пары кабеля сети (кабель должен быть полным: 4-ре пары). Источники питания могут размещаться рядом с LAN Switch или даже быть встроенными в него.
EVIKA предлагает для питания и подключения специализированный LAN Switch: Switch-4. Многие известные производители сетевой аппаратуры так же предлагают подходящие изделия.

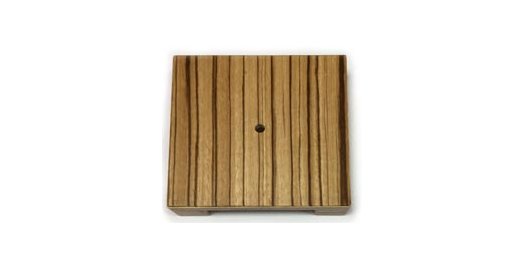

Штатный корпус выполнен из высококачественной фанеры в котором выфрезеровано углубление под размещение платы контроллера и крепежа.
Внешнее покрытие выбирается из серии дизайнов: Чёрный рояльный лак, Белый глянец, Грунт под окраску или ламинацию и ряд покрытий имитирующих ценные породы древесины.
Покрытие нужно оговаривать при заказе.
Корпус накладной, надевается на 2 обычных шурупа с конусной головкой. Корпус полностью покрывает стандартную установочную коробку (не требуется для установки, но желательна для возможности удобного размещения конца Ethernet кабеля).
Заказной корпус.
Возможно изготовление корпуса по индивидуальному заказу при дополнительном согласовании.
Подсветка и зуммер.
Вдоль одной из сторон контроллера располагается линейка RGB светодиодов, которые подсвечивают поверхность установки контроллера.
Управление подсветкой и зуммером доступно из скриптов.
Жестовое управление (Gesture Control).
Датчик жестов определяет базовые события перемещения управляющего объекта (ладони) в пределах 5 … 15 сантиметров от объектива устройства (отверстие в центре корпуса):
  • Приближение и удаление объекта (раздельно);
  • Перемещение объекта по горизонтали (раздельно по направлениям);
  • Перемещение объекта по вертикали (раздельно по направлениям).
Для увеличения количества отслеживаемых событий можно программно поддерживать их комбинации и последовательности. С помощью подсветки и зуммера можно реализовать подтверждение операций или более сложные алгоритмы управления.
Датчик качества воздуха (VOC).
Датчик измеряет отклонение состава воздуха от нормального (комфортного состояния) по некоторым газам, в том числе: Аммиаку, H2S и другим загрязняющим примесям. Подробные характеристики датчика смотрите у его производителя: FIGARO . Датчик не является газоанализатором (не может определить какая примесь вызвала появление сигнала), но, в большинстве случаев, единственной разумной реакцией системы на изменение (загрязнение) состава воздуха по любому газу будет включение вентиляции и оповещение пользователя.
Порог срабатывания датчика настраивается.
BLE (Bluetooth 4.0 Low Energy).
Модуль BLE позволяет зафиксировать любое устройство Bluetooth, даже не зарегистрированное в сети, и приблизительно определить расстояние до него. 2 или 3 контроллера позволят реализовать систему слежения за устройствами (перемещением пользователей) по зонам помещения.
Применение устройств.
Встроенный фиксированный набор датчиков, интерфейсов и устройств позволяет собирать законченные управляющие функциональные приложения. EVIKA предусматривает возможность распространения и простой установки таких приложений для контроллера, аналогично подобным приложениям для компьютеров и мобильных устройств.

Основные Технические данные

Параметр Значение
Контроллер
Процессор 454 MHz CPU Freescale IMX28
Память оперативная 128 MB
Память энергонезависимая (программы и переменные) 4 GB
Порты и Интерфейсы
Ethernet 10/100 (8P8C), Passive PoE 1
USB2.0 1
Bluetooth Low Energy (BT4.0) 1
EnOcean 1
Встроенные устройства
Датчик жестов (Gesture Control) 1
Датчик освещённости (с определением цвета) 1
Зуммер 1
Датчик качества воздуха
VOCs, Аммиак, H2S, и т.п.01)
1
Термометр 1
Датчик влажности 1
Датчик давления 1
RGB подсветка 1
Поддерживаемые протоколы, стандарты и сервисы
Через порт Ethernet: HTTP, HTTPS, SMTP, FTP, SNMP, MQTT, KNXnet/IP, BACnet/IP, SIP/IP, NNTP, Yandex SpeechKit
Через порт USB: Modbus, DMX, Ekey
Питание (через PoE)
Напряжение питания 10 … 30 V, DC
Потребляемая мощность, не более 5.0 W
Размеры (штатный корпус)
Габаритные размеры 107 x 107 x 23 mm
01) Подробные характеристики датчика смотрите у его производителя: FIGARO .
Полные технические данные смотрите
в руководстве по эксплуатации устройства.
